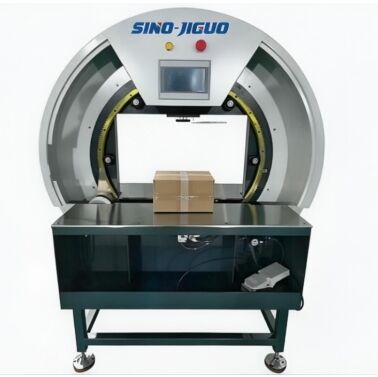

Servo Stretch Film Wrapping Machine. Automatyczny Palet Wrapper dla Kartonu i Pudełka

Zasada działania:

Maszyna działa poprzez obracający się o 360 stopni pierścień z dużą prędkością, który napędza wózek z folią rozciągliwą, aby krążył wokół nieruchomego kartonu lub przedmiotu. W procesie tym na powierzchnię towaru nakładana jest folia stretch PE w postaci jednolitej, ciasnej spirali. Cały proces owijania jest w pełni zautomatyzowany i nie wymaga ręcznej interwencji; operatorzy muszą jedynie zająć się załadunkiem i rozładunkiem towarów, zapewniając prostą i wysoce wydajną pracę.

- Różni się od tradycyjnych owijarek do palet: nie jest wymagana żadna paleta; maszyna owija bezpośrednio poszczególne kartony. Towary pozostają nieruchome przez cały proces, eliminując ryzyko przewrócenia się związane z dużą prędkością obrotową i czyniąc maszynę idealną do małych, lekkich przedmiotów.

- Podstawowe zalety: Zapewnia wysoką szczelność owijania, maksymalizuje efektywność wykorzystania folii i oferuje prędkość pakowania znacznie większą niż w przypadku metod ręcznych.

Dane techniczne

Podstawowa funkcja i cechy:

Obowiązujące branże i scenariusze

6.1 Pierścieniowy pierścień obrotowy (rdzeniowy element mocy)

- Lokalizacja: duża biała okrągła konstrukcja zlokalizowana na głównym korpusie maszyny.

- Funkcja: Podstawowy ruchomy element urządzenia. Posiada zintegrowaną wewnętrzną przekładnię i układ przeniesienia napędu, który napędza wózek z folią, aby obracał się z dużą prędkością (360°), uzyskując w ten sposób spiralne owijanie kartonów. Dzięki zastosowaniu precyzyjnej konstrukcji łożyska obrotowego zapewnia płynną pracę i niski poziom hałasu, co jest kluczowym elementem gwarantującym wydajność owijania i szczelność ładunku.

6.2 Mechanizm przenoszenia i rozwijania folii

- Lokalizacja: Wrzeciono rolki białej folii umieszczone po wewnętrznej stronie pierścienia obrotowego (pokazane w lewym dolnym rogu diagramu).

- Funkcja: Przeznaczony do mocowania rolek folii stretch PE. Posiada wbudowany mechanizm regulacji naciągu i wstępnego rozciągnięcia (dostępny w wybranych modelach), który kontroluje napięcie wyjściowe folii. Zapewnia to równomierne rozciąganie materiału foliowego, gwarantując w ten sposób szczelność ładunku, jednocześnie zmniejszając zużycie folii i obniżając koszty materiału.

6.3 Powierzchnia robocza i konstrukcja przenośnika ze stali nierdzewnej

- Lokalizacja: Metalowa platforma zlokalizowana na środku maszyny.

- Funkcja: Podtrzymuje kartony lub towary oczekujące na opakowanie. Jego powierzchnia jest gładka i odporna na zużycie, co ułatwia ręczny załadunek i rozładunek. Wybrane modele można zintegrować bezpośrednio z liniami produkcyjnymi, aby umożliwić w pełni zautomatyzowane, ciągłe operacje owijania. Platforma posiada wbudowane czujniki fotoelektryczne, które automatycznie wykrywają położenie towaru i uruchamiają sekwencję pakowania.

6.4 Dotykowy panel sterowania PLC

- Lokalizacja: Ekran wyświetlacza umieszczony na szczycie obrotowego pierścienia.

- Funkcja: Służy jako centralny koncentrator sterowania urządzeniem. Pozwala na dostosowanie różnych parametrów – takich jak liczba warstw owijania, prędkość obrotowa, naprężenie folii i współczynnik zakładek – oraz umożliwia rozpoczęcie procesu owijania jednym dotknięciem. System obsługuje przechowywanie wielu profili parametrów, aby pomieścić towary o różnych specyfikacjach, oferując prostą obsługę, która pozwala nowym pracownikom szybko opanować sterowanie.

6.5 Przyciski zatrzymania awaryjnego i uruchomienia

- Lokalizacja: Przyciski czerwony (Zatrzymanie awaryjne) i zielony (Start) umieszczone obok panelu sterowania.

- Funkcja: Czerwony przycisk umożliwia natychmiastowe wyłączenie jednym dotknięciem w sytuacjach awaryjnych, zapewniając bezpieczeństwo pracy. Zielony przycisk inicjuje proces owijania. Obydwa przyciski spełniają standardy bezpieczeństwa przemysłowego. 6.6 Przełącznik sterowania pedałem nożnym (prawy dolny róg)

- Lokalizacja: Urządzenie obsługiwane nożnie, umieszczone na zewnątrz maszyny.

- Funkcja: uwalnia ręce operatora; samo naciśnięcie pedału po ręcznym załadowaniu produktu inicjuje proces wiązania. Zwiększa to wygodę obsługi i idealnie nadaje się do scenariuszy obejmujących częsty ręczny załadunek i rozładunek.

6.6 Rama maszyny i konstrukcja zabezpieczająca

- Lokalizacja: Szara stalowa konstrukcja zlokalizowana u podstawy maszyny.

- Funkcja: Służy jako podstawa nośna sprzętu; wykonany ze spawanej stali o wysokiej wytrzymałości, aby zapewnić stabilność podczas pracy z dużą prędkością. Posiada zamkniętą konstrukcję ochronną, która ogranicza ryzyko bezpieczeństwa związane z szybkim obrotem pierścienia wiążącego, jednocześnie chroniąc wewnętrzne elementy przekładni przed kurzem i zanieczyszczeniami.
