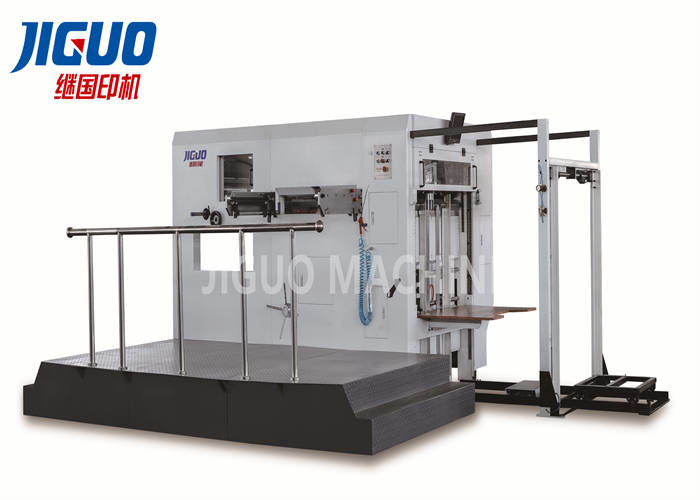

Arkusz 1320X960mm Półautomatyczna maszyna do sztancowania bigująca pudełko kartonowe

Komponenty i funkcje

1. Część podająca papier: papier z kodem wstępnym, platforma do podawania papieru, ławka pneumatyczna

Papier z kodem wstępnym:Cylinder kątowy aluminiowy, łatwy i szybki w obsłudze.Operator

musi włożyć przetworzony papier do wózka na papier z kodem wstępnym i odłożyć wózek z powrotem

platformę podawania papieru, aby kontynuować następną pracę, gdy papier ustawi dolny limit.

Platforma podawania papieru:Automatyczną odległość kroku wzrostu można ustawić zgodnie z papierem

ilość, operacja jest łatwa i szybka.Z charakterystyką krótszej odległości karmienia

i małej pracochłonności.

Ławka pneumatyczna: Stanowisko operatora na platformie roboczej, regulacja pneumatyczna

wysokość maszyny w zależności od wysokości operatora, łatwa w obsłudze, oszczędność czasu

i wysiłek.

2. Część pozycjonująca: prowadnica przednia, prowadnica boczna.

Przednia prowadnica:Ogólna przednia wahadłowa prowadnica boczna ma niewielki wpływ na papier

krawędź, wysoka precyzja pozycjonowania, z czterema zestawami precyzyjnych przełączników światłowodowych (marka Tajwan Riko).

sprawdź papier na miejscu i unikaj marnowania papieru.

Prowadnica boczna:Możesz wybrać prowadnicę boczną opartą na różnych produktach, bez konieczności wymiany

elementy, łatwe i szybkie w regulacji.

3. Część wykrawająca: konstrukcja przekładni, struktura przerywana, pneumatyczny hamulec sprzęgła.


Struktura transmisji: Nowa konstrukcja przekładni umożliwia precyzyjne cięcie z dużą prędkością.

Główny napęd przyjmuje przekładnię ślimakową i specjalnie zaprojektowaną konstrukcję korbowodu wału korbowego,

połączenie tulei łożyska zmniejszy przestrzeń ruchu, unikając uderzenia przekładni ślimakowej

i ślimak, wysokie ciśnienie wykrawania, mają funkcję wysokiego ciśnienia.4 rogi ruchu

platforma jest wyposażona w sprężynę buforową dekompresyjną i zmniejsza zużycie maszyny, sprawia, że

maszyna pracuje bardziej stabilnie.


Przerywana struktura:Wykorzystując wysoce precyzyjną równoległą trójskładnikową strukturę indeksowania krzywki, krzywa krzywki jest

specjalnie zaprojektowany, duży kąt obrotu sprawia, że ​​chwytak działa bardziej stabilnie.


Pneumatyczny hamulec sprzęgła:Kontroluj przenoszący moment obrotowy, regulując ciśnienie powietrza, niski poziom hałasu, dobrze

skuteczność hamowania.Automatyczne wyłączanie maszyny, gdy maszyna jest chroniona przed przeciążeniem, aby uniknąć

zdarza się wypadek.

4. Elektryczna część sterująca: silnik, PLC i interfejs człowiek-maszyna, elektroniczny system sterowania,

wszelkiego rodzaju urządzenia zabezpieczające.


Silnik: Z importowanym silnikiem bezstopniowej regulacji prędkości falownika Fuji, główny silnik oszczędza energię,

niski dźwięk.Silnik reduktora podawania i zbierania papieru wybiera importowany elektromagnetyczny Tajwan

silnik zwalniający hamowanie, o wysokim poziomie bezpieczeństwa, długiej żywotności i niskim poziomie hałasu podczas pracy.

PLC i interfejs człowiek-maszyna: Cyfrowy wyświetlacz prędkości i stanu pracy maszyny,

główny silnik jest sterowany przez przetwornicę częstotliwości, bezstopniowa regulacja prędkości sprawia, że ​​działa

bardziej stabilny.System wyświetlania interfejsu człowiek-maszyna może wyświetlać wszystkie rodzaje warunków pracy,

terminowe zlokalizowanie usterki i proponowane rozwiązania.

Elektryczny układ sterowania: Proces sterowania mikrokomputerem automatycznego sterowania i czasu rzeczywistego

wykrywanie od do podawania papieru, przesyłanie papieru, sztancowanie, zbieranie papieru.

Wszystkie rodzaje urządzeń zabezpieczających: Alarm klaksonu, gdy wystąpiły problemy, i wyłącza

maszyna automatycznie, aby zapewnić bezpieczeństwo ludzi.
